Fizikal Komputer Topik Dua 2 - analog LED dan LDR - Arduino Vs Raspberry Pi Pico vs BBC Microbit

Menulis Coding LDR dengan TIGA (3) jenis sistem pengawal Mikro

Analog - bermaksud mempunyai nilai dari 0 sehingga nilai maksimum mengikut kapasiti bit pengawalmikro tersebut. Contoh nilai analog pada arduino Uno adalah 0 - 1023.

Komponen yang diperlukan:

1- Jumper atau wayar

2- LDR

3- LED

4- Perintang 200 -500 Ohm untuk LED

5- Perintang 10,000 Ohm (10K) untuk LDR

Arduino Uno

sambungan komponen











coding

	int LDR = A0;
	int nilai = 0;
	void setup() {
	Serial.begin(9600);
	pinMode(LED, OUTPUT);
	}
	void loop() {
	nilai = analogRead(LDR); // bahagikan kepada 4 sekiranya mahu nilai maksimum 255
	Serial.println(nilai);
	delay(500);
	}

view raw LDRarduino.ino hosted with ❤ by GitHub



BBC Microbit

sambungan komponen







coding

Raspberry Pico

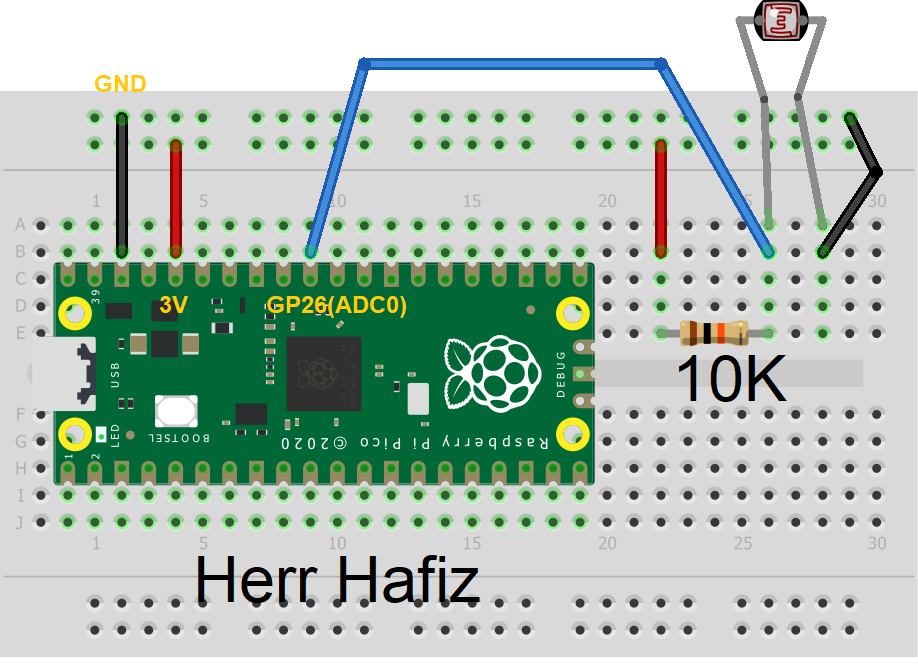

sambungan komponen



























coding

	from machine import Pin, ADC
	import utime
	LDR = ADC(26)
	while True:
	nilai = LDR.read_u16()
	print(nilai)
	utime.sleep(500)

view raw PicoLDR.py hosted with ❤ by GitHub



Menulis Coding LDR dengan LED

Arduino Uno

sambungan komponen



















coding

	int LEDsatu = 7;
	int LDR = A0; // sambungan pin ke peranti cahaya
	int val = 0;
	void setup() {
	pinMode(LEDsatu, OUTPUT);
	Serial.begin(9600);
	}
	void loop() {
	val = analogRead(LDR)/4;
	Serial.println(val);
	analogWrite(LEDsatu, val);
	delay(100);
	}

view raw LdrLedArduino.ino hosted with ❤ by GitHub





BBC Microbit

sambungan komponen

























coding



Raspberry Pico

sambungan komponen



























coding

	from machine import Pin, ADC , PWM
	import utime
	Ldr = ADC(26)
	led = PWM(Pin(27))
	led.freq(1000)
	while True:
	nilai = Ldr.read_u16()
	led.duty_u16(nilai)
	print(nilai)
	utime.sleep(0.5)

view raw LdrLedPico.py hosted with ❤ by GitHub



Segmen BONUS:

1- Arduino dan Processing

Coding

sini

2- Microbit dan Peranti LED

Coding

sini
